佳化結構設計之超重負荷精密直線導軌，相較於其他之直線導軌提昇了負荷與剛性能力；具備四方向等負載特色、及自動調心的功能，可吸收安裝面的裝配誤差，得到高精度的訴求。高速度、高負荷、高剛性與高精度化概念已成為未來全**工業產品發展的趨勢，HIWIN 四列式超重負荷直線導軌，即為基於此理念開發之產品

預壓等* Z0 ZA ZB

 精度等* C H P

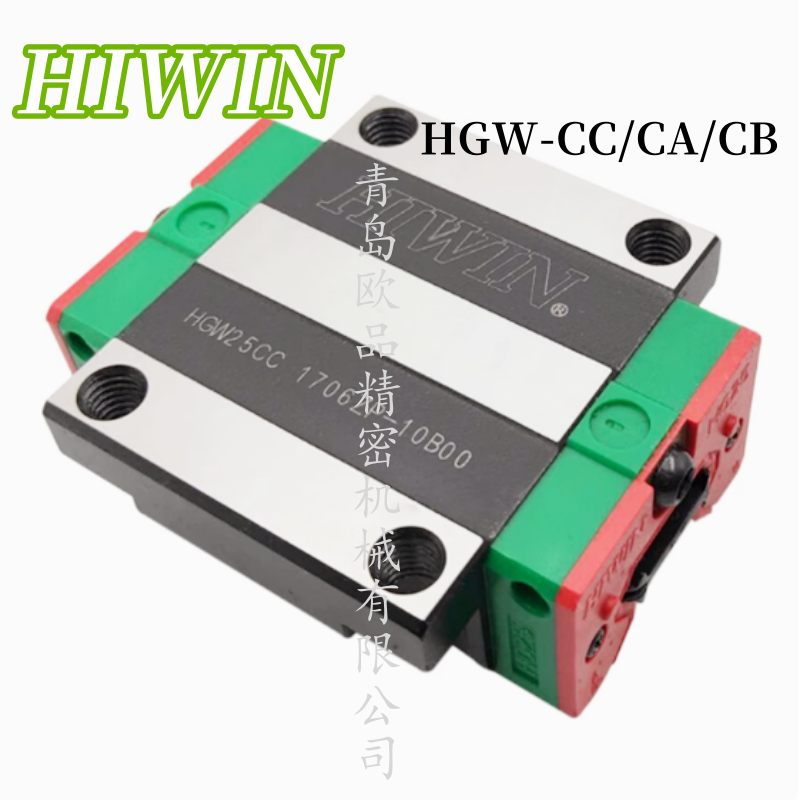

HIWIN直線導軌滑塊系列型號

HGH15CA  HGH20CA  HGH25CA  HGH30CA  HGH35CA  HGH45CA  HGH55CA  HGH65CA  HGW65CB  HGW65HB  MGN15C MGN15H MGW7C

HGW15CA  HGW20CA  HGW25CA  HGW30CA  HGW35CA  HGW45CA  HGW55CA  HGW65CA  EGW15SB  EGW15CB  MGW7H MGW9C MGW9H

HGW15CC  HGW20CC  HGW25CC  HGW30CC  HGW35CC  HGW45CC  HGW55CC  HGW65CC  EGW20SB  EGW25SB  MGW12C MGW12H MGW15C

HGH20HA  HGH25HA  HGH30HA  HGH35HA  HGH45HA  HGH55HA  HGH65HA  HGW45CB  EGW20CB  EGW25CB  MGW15H RGH25CA RGH25HA

HGW20HC  HGW25HC  HGW30HC  HGW35HC  HGW45HC  HGW55HC  HGW65HC  HGW55CB  EGW30SB  EGW30CB  RGH30CA RGH30HA RGH35CA

HGW20HA  HGW25HA  HGW30HA  HGW35HA  HGW45HA  HGW55HA  HGW65HA  HGW55HB  MGN7C MGN7H MGN9C MGN9H MGN12C MGN12H

HG系列直線導軌特點：

(1) 自動調心能力 來自圓弧溝槽的DF(45°-45°)組合，在安裝的時候，藉由鋼珠的彈性變形及接觸點的轉移，即使安裝面多少有些偏差，也能被HG滑塊內部吸收，產生自動調心能力之效果而而得到高精度穩定的平滑運動。

(2) 具有互換性 由于對生產制造精度嚴格管控，直線導軌尺寸能維持在*定的水平內，且滑塊有保持器的設計以防止鋼珠脫落，因此部份系列精度具可互換性，客戶可依需要訂購導軌或滑塊，亦可分開儲存導軌及滑塊，以減少儲存空間。

(3) 所有方向皆具有高剛性 運用四列式圓弧溝槽，配合四列鋼珠等45度之接觸角度，讓鋼珠達到理想的兩點接觸構造，能承受來自上下和左右方向的負荷；在必要時更可施加預壓以提高剛性。
