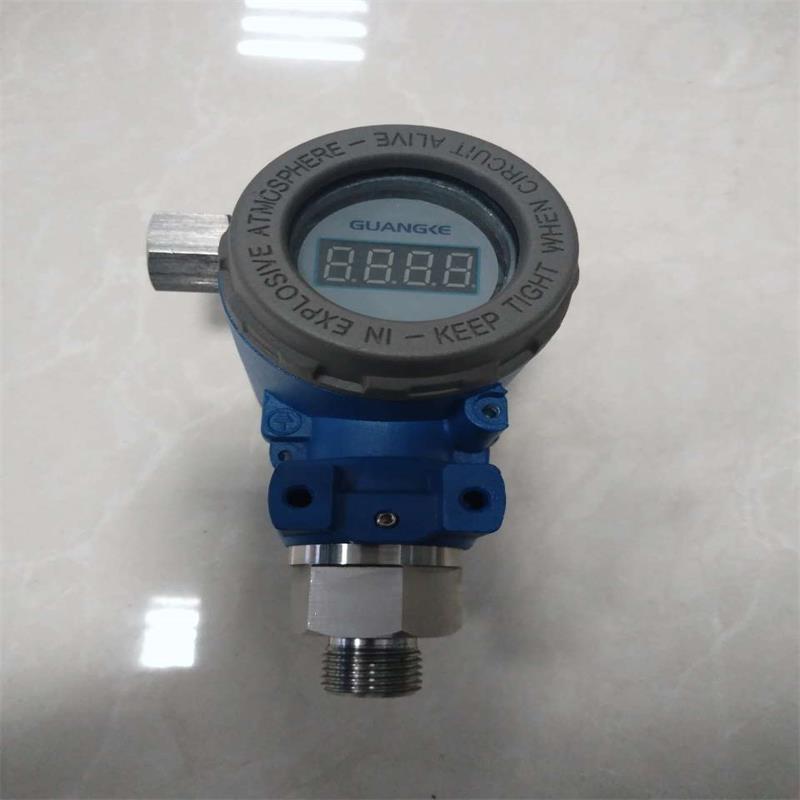

GKYWG-60XⅠ罐旁顯示儀又叫通用現場遠傳變送器顯示儀，是由河北光科測控設備有限公司研制開發出的防爆顯示儀表。通過微處理器為核心高集成度電路，準確的計算出現場液位、溫度、壓力等標準信號的數值并顯示出來，可安裝在現場或者控制室任何區域，方便安裝在現場裝置區高溫、有毒、易燃的工業現場環境，主要用于石油化工、電力、醫藥、消防等行業。




罐旁顯示儀產品特點：

防爆殼體設計可以用于各種工業現場（已經通過國家防爆認證）

安全等 為SIL3、可以用在各種環境

不需要外加電源，接線方便直接串入4-20mA回路即可實現精準測量

液晶顯示帶綠色背光燈方便在晚上觀看數據

實用范圍：磁致伸縮液位計、雷達液位計、 體化溫度變送器、壓力變送器、氣體報警器等模擬  量標準信號的儀表





罐旁顯示儀產品參數：

精度：0.1%

線制：兩線制

顯示方式：液晶顯示四位半顯示

報警功能：可以設置兩個報警點，低于下限或高于上限報警，閃爍顯示

修正功能：顯示量程及小數點修正功能

環境溫度：-40℃ -80℃

防護等 ：IP68

防爆標志 : ExdII+H2 T6GB  ExdIICT6

過程連接：G1/2   或標準支架



罐旁顯示儀外形安裝尺寸

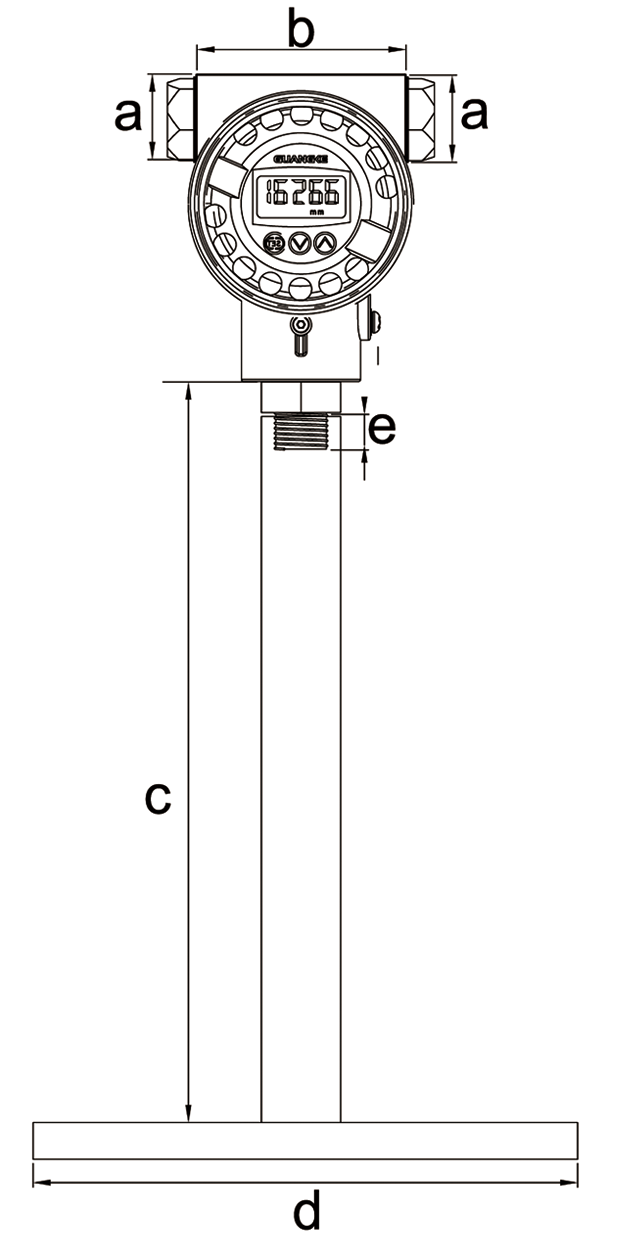

GKYWG-60XⅠ 罐旁顯示儀 正方尺寸 （圖 )		a=m20×1.5 b=77mm c=470mm d=200mm e=G1/2

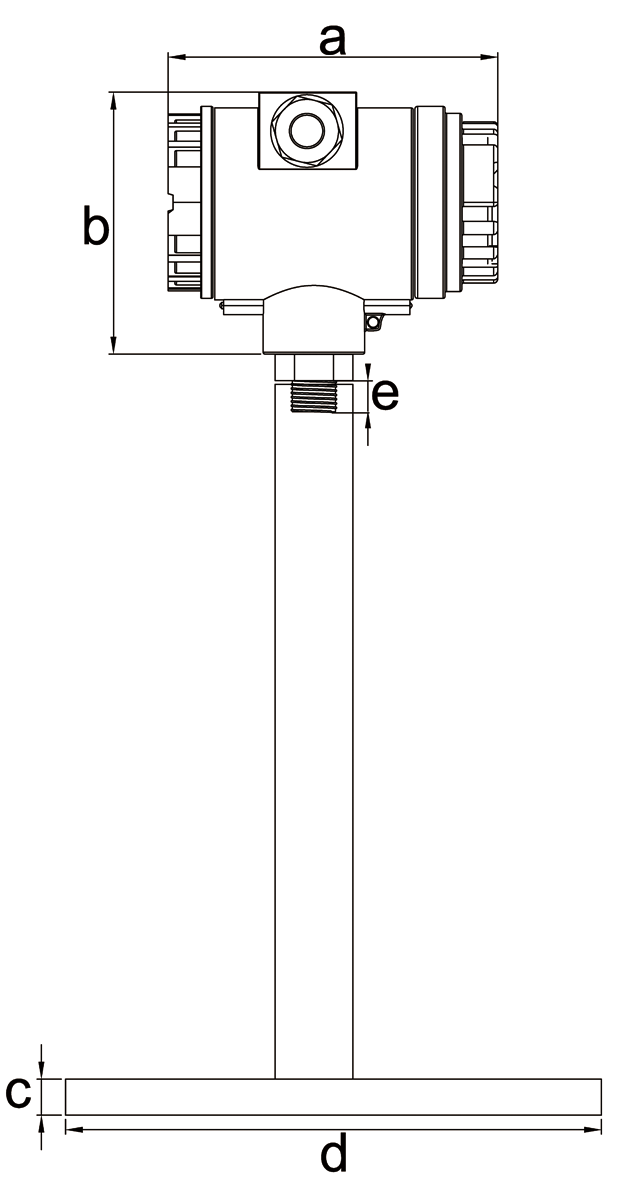

GKYWG-60XⅠ 罐旁顯示儀 側方尺寸 （圖二)		a=100mm b=125mm c=5mm d=200mm e=G1/2

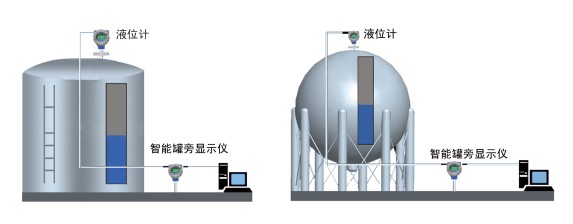

安裝示意圖





配置表



序號	名稱	規格型號	數量	單位	提供方
1	罐旁顯示儀	GKYWG-60XⅠ	1	臺	河北光科
2	罐旁顯示儀支架	GKYWG-60XⅠ	1	臺	選配
3	液位儀	ZKYWG	1	臺	選配

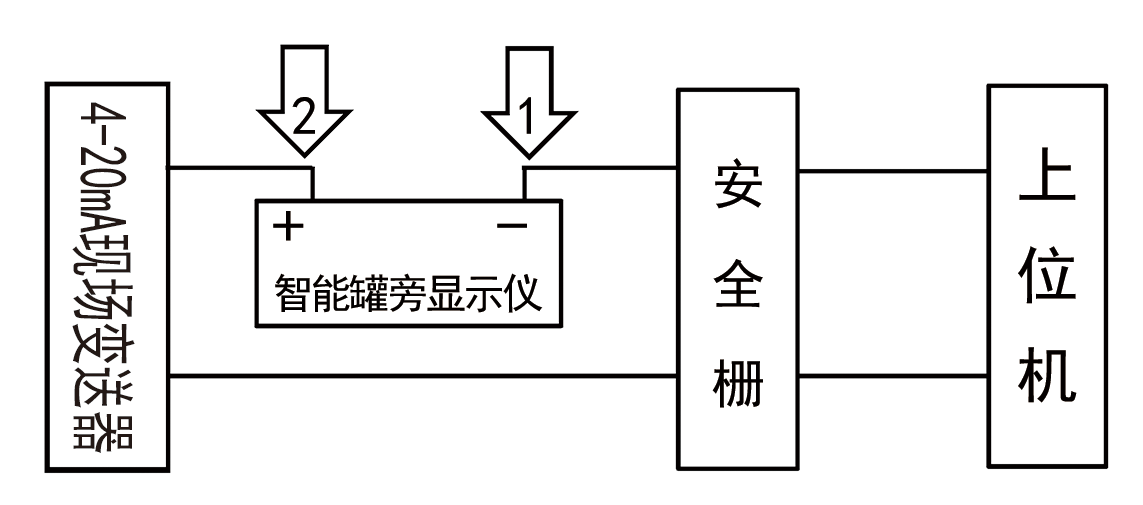

接線示意圖









1、箭頭1接線4-20mA，進線。

2、箭頭2接線4-20mA，出線。
罐旁顯示儀選型表

GKYWG-60XⅠ罐旁顯示儀
	代碼	支架
	A	帶支架
	B	不帶支架
			代碼	測量參數
			A	液位
			B	溫度
			C	壓力
			D	其它
				銷售區域
				A	內銷
				B	外銷
					代碼	經辦人可不填
					Xxx	姓名縮寫
GKYWG-60XⅠ	A		A	A	ZL



實例：GKYWG-60XⅠ罐旁顯示儀,A代表，A代表帶支架，A代表液位， A代表內銷ZL代表銷售人員為張亮。
