本儀表與量水堰槽配用使用，主要用來測量污水廠、企事業單位的污水排放口、城市下水道的流量。由于這種儀表采用超聲波穿過空氣，以非接觸的方法測量。因此，在沾污、腐蝕性液體情況下，比其他測量形式的儀表具有更高的可靠性。

本儀表有數據存儲功能。除存儲本儀表流量記錄外，還可以接入其它儀表的（4～20）mA信號。存儲的記錄可以通過儀表上的按鍵查看，或通過RS-232、RS-485短信遠程通訊傳輸。

二、儀表的組成及外形尺寸

1、儀表的組成

本儀表產品主要由儀表、探頭部分組成（關鍵零部件采用：計算機板、顯示板、液晶屏、液位傳感器（探頭）。

注意：超聲波明渠流量計應用中，必須與量水堰槽配合使用。本產品沒有提供量水堰槽。應用中根據應用現場條件，自行構造。

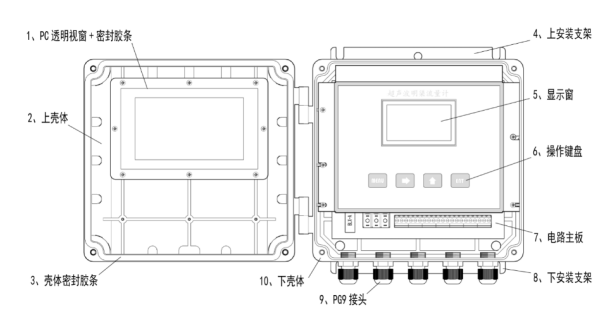

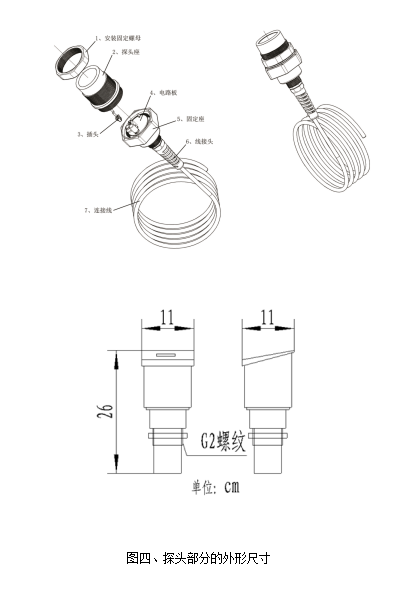

 2、儀表的結構和外形尺寸（參見圖三、圖四）

三、主要技術指標及技術參數

1.  流量范圍：0m³/s～10m³/s （由配用的量水堰槽的種類、規格確定）

2.  累計流量：8位十進制數，累滿8位后自動回零，重計

3.  準確度：±5%

4.  測距范圍：0.4m～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）

5.  測距準確度：±3mm （在1m量程內標定的結果）

6.  液位分辯：1mm

7.  工作環境溫度：-20℃～55℃

8.  儀表防護等 ：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68

9.  供電電源：

交流供電：（220V±22V）  6W

直流供電：12V-24V 300mA

交流、直流（不大于24V）供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
